房屋建筑设计常见问题之结构专业 47-50

问题四十七

质量丨钢框架结构整体计算是否考虑钢楼梯的影响？

答：是。

地震发生时，楼梯是人们逃生的重要通道，其抗震能力应该强于主体部分。对于钢框架结构而言，钢楼梯会提高其抗侧刚度，减小结构位移，增大地震作用。若不考虑钢楼梯影响，楼梯间钢框架柱、梯板梁和平台梁等构件将偏于不安全。《建筑与市政工程抗震通用规范》GB 55002-2021第5.1.3条规定：对于框架结构房屋，应考虑填充墙、围护墙和楼梯构件的刚度影响，避免不合理设置而导致主体结构的破坏。《建筑抗震设计标准》GB/T 50011-2010（2024年版）第3.6.6条规定：利用计算机进行结构抗震分析，应符合下列要求：计算模型的建立、必要的简化计算与处理，应符合结构的实际工作状况，计算中应考虑楼梯构件的影响。

抗震钢框架结构如果不考虑楼梯构件参与整体计算，就必须采取构造措施将楼梯与主体分开或减少楼梯对主体的影响，比如楼梯一端采用滑动支座，整体计算时可不考虑楼梯构件的影响。

（由中设安泰（北京）工程咨询有限公司——宋文晶提供）

问题四十八

人防丨人防板类受弯构件（不包括悬臂板）的受拉钢筋，当采用强度等级400MPa的钢筋时，最小配筋百分率可否按规范表中规定减小0.05？

答：不可以。

根据自2025年1月1日起执行的《北京市房屋建筑工程施工图事后检查要点》序号10.2.14中对应的表中附注5，此种情况不可以降低最小配筋率。

（由北京国标筑图建筑设计咨询有限公司——陈晓民提供）

问题四十九

质量丨钢筋混凝土托墙转换梁，其腰筋端部锚固长度是否考虑抗震锚固要求？

答：是。

根据《混凝土结构通用规范》GB 55008-2021第4.4.10条第3款规定：“偏心受拉的转换梁……；沿梁腹板高度应配置间距不大于200mm、直径不小于16mm的腰筋”。偏心受拉的转换梁一般为托墙框支梁，截面偏心受拉时，截面受拉区域较大，甚至全截面受拉，故规范规定了腰筋最低构造配筋要求。计算时，应按楼板实际刚度模型进行计算，以便计算该梁偏心受拉承载力。《高层建筑混凝土结构技术规程》JGJ 3-2010第10.2.8条第8款规定：“框支剪力墙结构中的框支梁上、下纵向钢筋和腰筋应在节点区可靠锚固，水平段应伸至柱边，且抗震设计时不应小于0.4 abE……，但水平段长度和弯下段长度之和不应小于 aE。”

按上述规定，对偏心受拉的托墙转换梁，其腰筋端部锚固长度应考虑抗震锚固要求。

（由北京建院京诚工程咨询有限公司——张永刚提供）

问题五十

质量丨砌体结构双面板墙加固，带壁柱墙或窗间墙需要设置不等肢U形箍吗？如何设置？

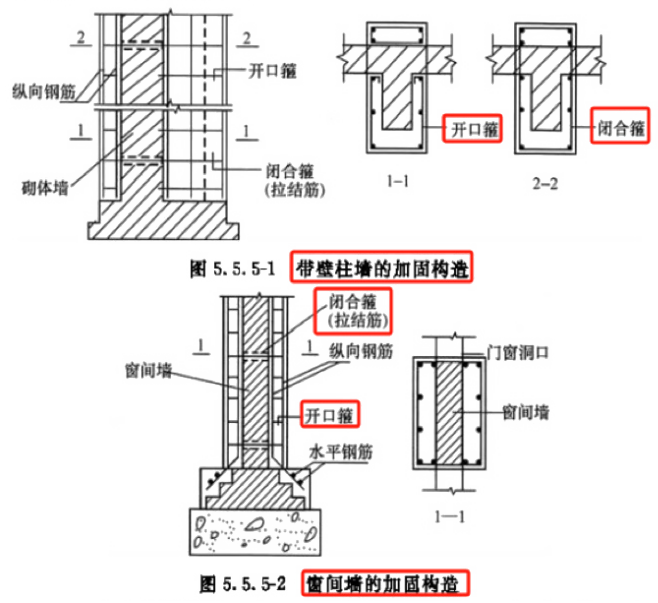

答：需要设置。具体大样详图可参考《砌体结构加固设计规范》GB 50702-2011图5.5.5-1、图5.5.5-2。

《既有建筑鉴定与加固通用规范》GB 55021-2021第6.7.2条第5款，当采用两对面增设钢筋混凝土面层加固带壁柱墙或窗间墙时，应沿砌体高度每隔250mm交替设置不等肢U形箍和等肢U形箍。不等肢U形箍在穿过墙上预钻孔后，应弯折焊成封闭箍。预钻孔内用结构胶填实。对带壁柱墙，尚应在其拐角部位增设竖向构造钢筋与U形箍焊牢。

设置不等肢U形箍其目的是保证原构件与新增混凝土的可靠连接，使之能协同工作，以保证力的可靠传递。

（由北京国标筑图建筑设计咨询有限公司——陈晓民提供）

文章来源：北京市规划和自然资源委官方公众号
